ກ່ອງແຈກຈ່າຍກາງແຈ້ງລະດູຝົນຟ້າຮ້ອງ ເຮັດແນວໃດເພື່ອປ້ອງກັນຟ້າຜ່າ? ການວິເຄາະກ່ຽວກັບການອອກແບບແຖບທອງແດງທີ່ມີພື້ນດິນແລະການປ້ອງກັນ surge ຂອງກ່ອງແຈກຈ່າຍສະແຕນເລດ

I. ຟ້າຜ່າບໍ່ພຽງແຕ່ແຍກຫລັງຄາ -- ເປັນຫຍັງກ່ອງແຈກຈ່າຍກາງແຈ້ງຈຶ່ງຕ້ອງການປ້ອງກັນຟ້າຜ່າ?

ເມື່ອຟ້າຜ່າຕົກໃສ່ພື້ນດິນທີ່ຢູ່ຕິດກັນ, ກະແສໄຟຟ້າທັນທີສາມາດມີຂະໜາດຕັ້ງແຕ່ຫຼາຍກິໂລແມັດເຖິງຫຼາຍຮ້ອຍກິໂລແມັດເປີ. ກະແສລົມຫາຍໃຈຂະຫນາດໃຫຍ່ນີ້ເຮັດໃຫ້ກ່ອງກະຈາຍນອກຜ່ານສອງເສັ້ນທາງຕົ້ນຕໍ:

1.Direct lightning strike: ຟ້າຜ່າໂດຍກົງກະທົບໃສ່ກ່ອງກະຈາຍ ຫຼືສາຍທີ່ເຊື່ອມຕໍ່. ໃນຂະນະທີ່ຄວາມເປັນໄປໄດ້ຂອງສະຖານະການນີ້ແມ່ນຕໍ່າ, ເມື່ອມັນເກີດຂື້ນ, ອຸປະກອນພາຍໃນຂອງກ່ອງແຈກຢາຍຖືກທໍາລາຍເກືອບຫມົດທັນທີ.

2.Induced lightning strike and power gurge surges: ສະຖານະການທີ່ພົບເລື້ອຍກວ່າແມ່ນເກີດຂຶ້ນເມື່ອຟ້າຜ່າຕັດສາຍໄຟ ຫຼື ສາຍສື່ສານທີ່ຢູ່ໄກ, ເຮັດໃຫ້ເກີດແຮງດັນໄຟຟ້າເກີນທີ່ແຜ່ລາມໄປຕາມຕົວນໍາໄປຫາກ່ອງກະຈາຍ; ໃນທາງກົງກັນຂ້າມ, ຟ້າຜ່າລົງມາຫາພື້ນດິນທີ່ຢູ່ໃກ້ຄຽງເຮັດໃຫ້ເກີດແຮງດັນເກີນໃນສາຍເຂົ້າແລະຂາອອກຂອງກ່ອງແຈກຢາຍຜ່ານແຮງດັນໄຟຟ້າທີ່ມີແຮງດັນ. ແຮງດັນໄຟຟ້າ "ສົ່ງຜ່ານທາງອ້ອມ" ນີ້ສາມາດບັນລຸຫຼາຍພັນ volts, ເຊິ່ງໄກເກີນແຮງດັນຂອງອົງປະກອບເອເລັກໂຕຣນິກທໍາມະດາ, breaking ຜ່ານກະດານວົງຈອນແລະການເຜົາໄຫມ້ອອກໂມດູນພະລັງງານທັນທີ.

ໃນສະຖານະການຄໍາຮ້ອງສະຫມັກລວມທັງກ່ອງຈໍາຫນ່າຍການຕິດຕາມຄວາມປອດໄພພາຍນອກ, ກ່ອງແຈກຈ່າຍສະຖານີສາກໄຟ, ແລະກ່ອງແຈກຢາຍສະຖານີການສື່ສານ, ອຸປະກອນພາຍໃນມີມູນຄ່າຊັບສິນສູງແລະຄວາມຕ້ອງການທີ່ເຄັ່ງຄັດສໍາລັບການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງ. ດັ່ງນັ້ນ, ການປ້ອງກັນຟ້າຜ່າບໍ່ແມ່ນຫນ້າທີ່ຊ່ວຍທາງເລືອກ, ແຕ່ຄວາມຕ້ອງການການອອກແບບທີ່ບັງຄັບ.

II.ລະບົບດິນຂອງ ກ່ອງແຈກຢາຍສະແຕນເລດ - ພື້ນຖານຂອງການປ້ອງກັນຟ້າຜ່າ

ກ່ອງແຈກຢາຍສະແຕນເລດເຮັດຫນ້າທີ່ເປັນການເຊື່ອມໂຍງທີ່ສໍາຄັນໃນລະບົບປ້ອງກັນຟ້າຜ່າແລະດິນ, ມີຫຼັກຂອງມັນ ອົງ​ປະ​ກອບ​ລະ​ອຽດ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​:

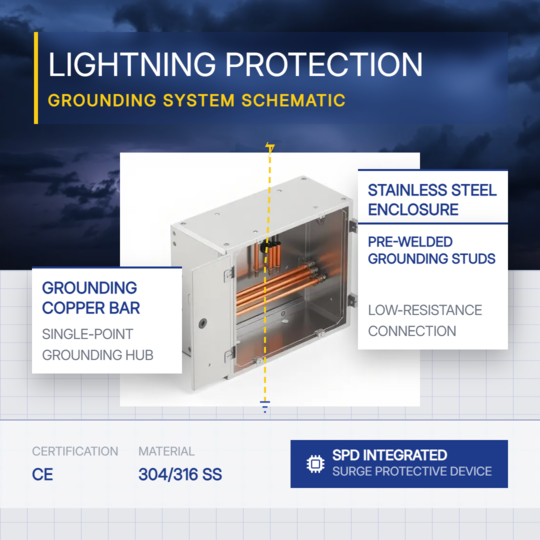

1.Grounding Copper Bar: The Convergence Junction ສໍາລັບສາຍດິນປ້ອງກັນທັງໝົດ

ແຖບທອງແດງຂອງດິນທີ່ຕິດຢູ່ພາຍໃນ ກ່ອງແຈກຢາຍແມ່ນຫຼັກຂອງລະບົບພື້ນຖານທີ່ສົມບູນຂອງກ່ອງ. ໄດ້ ສາຍດິນທີ່ອຸທິດຕົນຂອງຕົວຈັບຟ້າຜ່າ, ສາຍດິນຂອງ ຕູ້ຫຸ້ມກ່ອງ, ແລະສາຍດິນປ້ອງກັນຂອງອຸປະກອນທີ່ເຊື່ອມຕໍ່ທັງຫມົດ ທັງຫມົດ converge ຢູ່ຈຸດນີ້, ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ກັບເຄືອຂ່າຍດິນ ຜ່ານສາຍດິນຕົ້ນຕໍ. ແຖບທອງແດງນີ້ແມ່ນ fabricated ຈາກທອງເຫຼືອງ, ເຊິ່ງ ສະຫນອງການນໍາໄຟຟ້າທີ່ດີເລີດແລະການຕໍ່ຕ້ານ corrosion. ປຽບທຽບ ດ້ວຍແຖບເຫຼັກ galvanized, ແຖບທອງເຫລືອງບໍ່ corrode ຫຼັງຈາກການບໍລິການໃນໄລຍະຍາວ, ແລະການຕໍ່ຕ້ານການຕິດຕໍ່ຂອງພວກເຂົາຍັງຄົງຄົງທີ່ໂດຍບໍ່ມີການເພີ່ມຂຶ້ນໃນໄລຍະເວລາ.

ມູນຄ່າການເຮັດວຽກທີ່ສໍາຄັນຂອງຫນ້າດິນ ແຖບທອງແດງໃນລະບົບປ້ອງກັນຟ້າຜ່າແມ່ນສອດຄ່ອງກັບ ຫຼັກການ "ຈຸດດຽວ": ພື້ນຖານປ້ອງກັນອຸປະກອນທັງຫມົດ converge ຢູ່ໃນສະຖານທີ່ດຽວກັນ, ເຊິ່ງປ້ອງກັນຄວາມເສຍຫາຍຂັ້ນສອງຕໍ່ອຸປະກອນ ເກີດຈາກຄວາມແຕກຕ່າງທີ່ອາດເກີດຈາກຈຸດພື້ນດິນທີ່ກະແຈກກະຈາຍຫຼາຍ. ໃນ​ລະ​ຫວ່າງ​ການ​ລົງ​ຂາວ​ທັນ​ທີ​ທັນ​ໃດ​ຂອງ​ປະ​ຈຸ​ບັນ​ຟ້າ​ຜ່າ​, ໃນ​ໄລ​ຍະ​ສັ້ນ​ສູງ​ ທ່າແຮງຈະປະກອບຢູ່ໃນແຖບທອງແດງຂອງດິນ. ຢ່າງໃດກໍຕາມ, ຖ້າຫາກວ່າ enclosures ແລະ ພື້ນຖານສັນຍານຂອງອຸປະກອນທີ່ເຊື່ອມຕໍ່ທັງຫມົດແມ່ນອຸປະກອນໄຟຟ້າ ຜູກມັດກັບແຖບທອງແດງນີ້, ບໍ່ມີຄວາມແຕກຕ່າງທີ່ອາດເປັນອັນຕະລາຍຈະຖືກສ້າງຂຶ້ນ ລະຫວ່າງອຸປະກອນທີ່ແຕກຕ່າງກັນ.

2.Stainless Steel Box Enclosure: ຮ່າງກາຍອຸປະກອນທີ່ປະກົດຂຶ້ນ

ຮ່າງກາຍກ່ອງສະແຕນເລດ 304 ແມ່ນໄຟຟ້າ conductive ເປັນໂຄງສ້າງປະສົມປະສານ. ເມື່ອ enclosure ກ່ອງແມ່ນເຊື່ອຖືໄດ້ ເຊື່ອມຕໍ່ກັບແຖບທອງແດງຂອງດິນ, ກ່ອງທັງຫມົດປະກອບເປັນ equipotential ຮ່າງກາຍທີ່ມີຜົນກະທົບ cage Faraday. ເຖິງແມ່ນວ່າພາກສະຫນາມໄຟຟ້າພາຍນອກ ມີການປ່ຽນແປງຢ່າງຫຼວງຫຼາຍ, ສະພາບແວດລ້ອມແມ່ເຫຼັກໄຟຟ້າພາຍໃນກ່ອງຍັງຄົງຢູ່ ຂ້ອນຂ້າງຄົງທີ່. enclosure ກ່ອງຍັງສະຫນອງລະດັບທີ່ແນ່ນອນຂອງ ການປ້ອງກັນແລະການຫຼຸດຫນ້ອຍລົງສໍາລັບກໍາມະຈອນແມ່ເຫຼັກໄຟຟ້າພາຍໃນ. ໃນຂະນະດຽວກັນ, ໄດ້ ຮ່າງກາຍກ່ອງທີ່ຖືກຜູກມັດ equipotentially ຮັບປະກັນວ່າພະນັກງານປະຕິບັດງານຈະບໍ່ ໄດ້ຮັບອັນຕະລາຍຈາກໄຟຟ້າຊັອດ [ໃນກໍລະນີຂອງຄວາມຜິດຂອງ insulation ລະບົບ].

III. ການ​ກວດ​ກາ​ກ່ອນ​ພະ​ຍຸ​ຝົນ -ສາມເລື່ອງກ່ຽວກັບລະບົບປ້ອງກັນຟ້າຜ່າຂອງການແຜ່ກະຈາຍນອກ ກ່ອງ

ສໍາລັບກ່ອງແຈກຈ່າຍນອກວາງໄວ້ແລ້ວ ໃນການດໍາເນີນງານ, ແນະນໍາໃຫ້ພະນັກງານປະຕິບັດງານແລະບໍາລຸງຮັກສາ ຈົ່ງເຮັດສໍາເລັດການກວດກາຕໍ່ໄປນີ້ກ່ອນທີ່ຈະມາຮອດຂອງພະຍຸຟ້າຮ້ອງ ໄລຍະເວລາທີ່ມີຄວາມສ່ຽງສູງ:

1. ການກວດກາສາຍຕາຂອງຫນ້າດິນ ການເຊື່ອມຕໍ່:

ກວດເບິ່ງວ່າທຸກ terminals ຢູ່ໃນແຖບທອງແດງຂອງດິນ fastened ຢ່າງປອດໄພ, ບໍ່ວ່າຈະເປັນຊັ້ນ insulation ຂອງສາຍດິນ intact, ແລະບໍ່ວ່າຈະເປັນຫນ້າດິນຂອງແຖບທອງແດງມີການຜຸພັງຮ້າຍແຮງຫຼື rust. ຖ້າກວດພົບການວ່າງໃດໆ, ໃຫ້ແຫນ້ນທັນທີ; ຖ້າມີການກັດກ່ອນໃດໆ ພົບເຫັນ, ທົດແທນອົງປະກອບທີ່ສອດຄ້ອງກັນທັນທີ.

2. ຄວາມຕ້ານທານກັບດິນ ການ​ວັດ​ແທກ​:

 ໃຊ້ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງພື້ນດິນພິເສດເພື່ອວັດແທກ ຄວາມຕ້ານທານຂອງດິນຂອງ electrode ດິນຕົ້ນຕໍຂອງກ່ອງແຈກຢາຍ. ຖ້າຄ່າວັດແທກເກີນ 10 ohms, ກວດເບິ່ງ electrode ດິນສໍາລັບ corrosion, ຮອຍແຕກ, ຫຼືກວດເບິ່ງວ່າດິນອ້ອມຂ້າງແມ່ນແຫ້ງເກີນໄປ. ເພີ່ມ electrodes ດິນເພີ່ມເຕີມຫຼືນໍາໃຊ້ຕົວແທນການຫຼຸດຜ່ອນຄວາມຕ້ານທານເປັນ ຕ້ອງການ.

3.ການກວດສອບສະຖານະ SPD:

ຫຼາຍທີ່ສຸດ SPDs ແມ່ນມີປ່ອງຢ້ຽມຕົວຊີ້ວັດສະຖານະ, ບ່ອນທີ່ສີຂຽວສະແດງເຖິງປົກກະຕິ ການດໍາເນີນງານແລະສີແດງຊີ້ໃຫ້ເຫັນຄວາມຜິດທີ່ຕ້ອງການການທົດແທນ. SPDs ຈະຄ່ອຍໆ degrade ຫຼັງຈາກການດູດຊຶມຫຼາຍຄັ້ງ. ເມື່ອປ່ອງຢ້ຽມສະຖານະປ່ຽນເປັນສີແດງ, ມັນ ຊີ້ໃຫ້ເຫັນວ່າ varistor ພາຍໃນລົ້ມເຫລວແລະຕ້ອງໄດ້ຮັບການທົດແທນໃນ a ທັນເວລາ; ຖ້າບໍ່ດັ່ງນັ້ນ, ຫນ້າທີ່ປ້ອງກັນຟ້າຜ່າຈະລົ້ມເຫລວ ເຮັດວຽກເປັນປົກກະຕິ.

IV:OUYUE ໄຟຟ້າສະຫນອງການປັບແຕ່ງຢ່າງໄວວາຂອງ ກ່ອງແຈກຢາຍກັນຝົນນອກ

ການແກ້ໄຂການປ້ອງກັນຟ້າຜ່າທີ່ເຊື່ອຖືໄດ້ ສໍາລັບກ່ອງກະຈາຍນອກແມ່ນມາຈາກມາດຕະຖານລະດັບໂຄງສ້າງ ການ​ອອກ​ແບບ​ຂອງ enclosure ໄດ້​, encompassing ການ​ເຊື່ອມ​ຕໍ່ equipotential ຈາກ​ ແທ່ງທອງແດງດິນໃສ່ບ່ອນຫຸ້ມສະແຕນເລດ, ເຊັ່ນດຽວກັນກັບເສັ້ນທາງ ຈາກສະກູດິນທີ່ຕິດຕັ້ງໄວ້ກ່ອນໄປຫາຖານຍຶດ SPD. ໂອ້ຍ ກ່ອງແຈກຈ່າຍສະແຕນເລດຂອງໄຟຟ້າມີໂຄງສ້າງທີ່ມີໂຄງສ້າງ ລະບົບ grounding ex-ໂຮງງານຜະລິດ, ສະຫນອງມາດຕະຖານແລະພື້ນຖານທີ່ເຊື່ອຖືໄດ້ ເວທີສໍາລັບການກໍ່ສ້າງປ້ອງກັນຟ້າຜ່າ, ການດໍາເນີນງານປະຈໍາວັນ, ແລະ ບໍາລຸງຮັກສາສໍາລັບຜູ້ໃຊ້ສຸດທ້າຍ.

 ຫຼັງ​ຈາກ​ການ​ຢືນ​ຢັນ​ຮູບ​ແຕ້ມ​ຜະ​ລິດ​ຕະ​ພັນ​, ຜະລິດຕະພັນສຳເລັດຮູບສາມາດຈັດສົ່ງໄດ້ພາຍໃນ 7 ວັນຕາມປະຕິທິນ. ບໍ່ວ່າທ່ານຈະຕ້ອງການການຕັ້ງຄ່າມາດຕະຖານ ຫຼື ຟ້າຜ່າທີ່ກຳນົດເອງຢ່າງເລິກເຊິ່ງ ການ​ແກ້​ໄຂ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​, ກະ​ລຸ​ນາ​ສົ່ງ​ສະ​ເພາະ​ດ້ານ​ວິ​ຊາ​ການ​ຂອງ​ທ່ານ​, ແລະ​ພວກ​ເຮົາ​ຈະ​ ໃຫ້ຄໍາແນະນໍາການແກ້ໄຂແລະການຜະລິດຕົວຢ່າງໃຫ້ທ່ານທັນທີ ເສັ້ນເວລາ.
